一、硬件技术参数

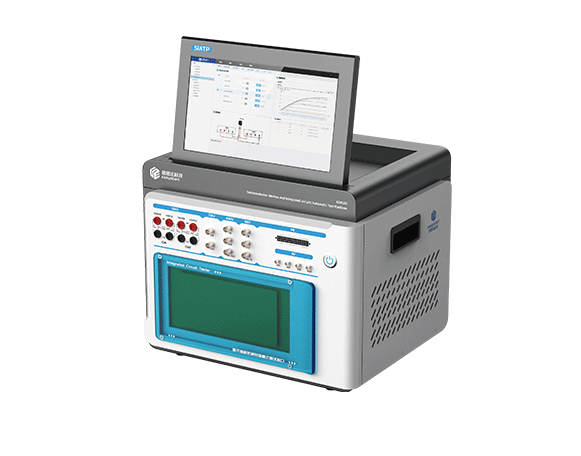

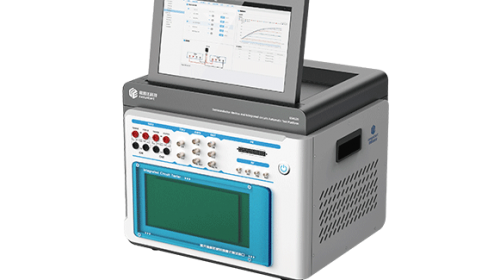

1. 采用一体化集成设计，电脑主机、显示器、测试仪器、实验教学板卡及教学软件集成于一体，非外挂式分体设备组合；

2. 设备主控平台处理器采用国产自主可控指令集架构，不低于四核心，主频不低于2.5GHz，内存不低于8GB DDR4，固态硬盘不低于256GB，且可运行国产自主可控操作系统；

3. 内置不低于13英寸触控显示屏，分辨率不低于1920x1080，支持触控交互操作；

4. 设备须内置集成电路实验教学所需的测试仪器模块，仪器种类不少于18种，包含但不限于以下仪器功能模块：

4.1 源测量单元（SMU）：不少于2个通道，电压测量范围±10V，分辨率为 1μV， 精度为100μV；电压输出范围±10V，分辨率为 1mV， 精度为1mV，最大电流为±200mA；电流测量范围±200mA，分辨率为1nA，精度为10μA；电流输出范围±200mA，分辨率为1nA，精度为10μA，精密度为20μA；四线制开尔文测试法；

4.2 数字示波器模块：不少于2个通道，模拟通道带宽最高200MHz，最高实时采样率1GS/s，分辨率8bit；

4.3 信号发生器模块：不少于2个通道，最高输出频率60MHz，250MS/s采样率，14bit分辨率；

4.4 可编程电源模块：不少于三组独立可编程直流电源输出，输出电压范围须涵盖0~+30V、-30~0V和0~+30V三组；电压输出分辨率不劣于1mV；电压输出精度不劣于0.05%；单组输出电流不低于6A，电流分辨率不劣于0.1mA，电流精度不劣于0.1%；

4.5 数字万用表模块：分辨率不低于4位半；支持电压、电流、电阻、电容、二极管及通断测试；最大输入电压：交流不低于600V，直流不低于800V；最大输入电流：交流/直流均不低于10A；输入阻抗不低于10MΩ；

4.6 LCR数字电桥模块：频率50Hz～2MHz可调，分辨率10Hz，AC信号电平100mVrms - 1000mVrms任意可调，支持电压/电流直流偏置，电压偏置0～5V，电流偏置0～40mA，支持测试参数：|Z|、R、X、θ_deg、θ_rad、Vrms、Irms、Rs、Cs、Ls、Rp、Cp、Lp、Y、G、B、D、Q；

4.7 数字序列发生器模块：不少于16通道，100MS/s，输出电压范围为1.2V至3.3V，兼容 5V；

4.8 逻辑分析仪模块：不少于24通道，800MS/s；编程电压范围为 1.2V 至 3.3V，兼容 5V；

4.9 自定义数字IO模块：不少于8路输入，8路输出，TTL电平；

4.10 波特图仪模块：支持幅频特性和相频特性自动扫描测量，输出频率范围覆盖电路常用频段，可直接绘制伯德图曲线，用于放大电路频率响应分析；

4.11 脉冲发生器模块：支持可编程脉冲宽度、周期、幅度和数量输出，用于时序电路激励和器件瞬态特性测试；

4.12 信号调制器模块：支持AM/FM/PM/ASK/FSK/PSK等基本调制方式，用于通信电路相关实验教学；

4.13 频率计/计数器模块：支持对外部输入信号进行精确频率测量与事件计数；

4.14 PWM发生器：支持可编程占空比和频率的PWM信号输出，用于功率电路等实验；

4.15 专用数字IO模块：须集成SPI、I2C、UART三种标准通信接口，支持与被测芯片或外设直接通信，用于数字接口协议实验；

4.16 IV测试仪模块：支持半导体器件的电流-电压特性自动扫描测试与曲线绘制；

4.17 CV测试仪模块：支持半导体器件及MOS结构的电容-电压特性测试与曲线绘制；

4.18 频谱分析仪模块：支持对输入信号进行频谱分析，可显示信号的频率成分及幅度分布，用于模拟/射频电路信号质量评估。
