一、硬件技术参数

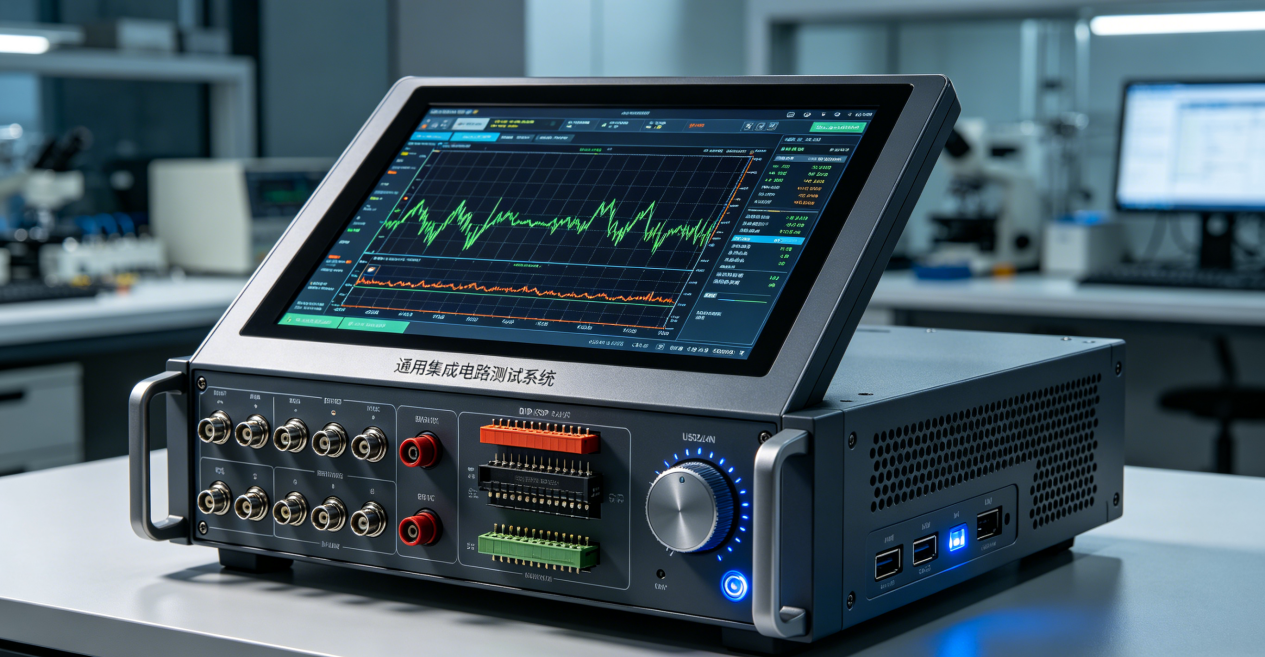

1. 采用一体化集成设计，电脑主机、显示器、测试仪器、实验教学板卡及教学软件集成于一体，非外挂式分体设备组合；每种仪器配置专门的手动测试接口和与测试接口板连接的自动化测试接口，可完成集成电路芯片的手动测试和自动化测试。

2. 设备主控平台处理器不低于四核心，主频不低于2.5GHz，内存不低于8GB DDR4，硬盘不低于256GB；

3. 内置不低于13英寸触控显示屏，分辨率不低于1920x1080，支持触控交互操作；

4. 设备须内置集成电路实验教学所需的测试仪器模块，仪器种类不少于14种，包含但不限于以下仪器功能模块：

4.1 数字示波器模块：不少于2个通道，模拟通道带宽最高200MHz，最高实时采样率1GS/s，分辨率8bit；

4.2 信号发生器模块：不少于2个通道，最高输出频率60MHz，250MS/s采样率，14bit分辨率；

4.3 可编程电源模块：不少于三组独立可编程直流电源输出，输出电压范围须涵盖0~+30V、-30~0V和0~+30V三组；电压输出分辨率不劣于1mV；电压输出精度不劣于0.05%；单组输出电流不低于6A，电流分辨率不劣于0.1mA，电流精度不劣于0.1%；

4.4 数字万用表模块：分辨率不低于4位半；支持电压、电流、电阻、电容、二极管及通断测试；最大输入电压：交流不低于600V，直流不低于800V；最大输入电流：交流/直流均不低于10A；输入阻抗不低于10MΩ；

4.5 数字序列发生器模块：不少于16通道，100MS/s，输出电压范围为1.2V至3.3V，兼容 5V；

4.6 逻辑分析仪模块：不少于24通道，800MS/s；编程电压范围为 1.2V 至 3.3V，兼容 5V；

4.7 自定义数字IO模块：不少于8路输入，8路输出，TTL电平；

4.8 波特图仪模块：支持幅频特性和相频特性自动扫描测量，输出频率范围覆盖电路常用频段，可直接绘制伯德图曲线，用于放大电路频率响应分析；

4.9 脉冲发生器模块：支持可编程脉冲宽度、周期、幅度和数量输出，用于时序电路激励和器件瞬态特性测试；

4.10 信号调制器模块：支持AM/FM/PM/ASK/FSK/PSK等基本调制方式，用于通信电路相关实验教学；

4.11 频率计/计数器模块：支持对外部输入信号进行精确频率测量与事件计数；

4.12 PWM发生器：支持可编程占空比和频率的PWM信号输出，用于功率电路等实验；

4.13 专用数字IO模块：须集成SPI、I2C、UART三种标准通信接口，支持与被测芯片或外设直接通信，用于数字接口协议实验；

4.14 频谱分析仪模块：支持对输入信号进行频谱分析，可显示信号的频率成分及幅度分布，用于模拟/射频电路信号质量评估。

二、软件技术参数

1. 配套集成电路参数测试软件：通过参数配置即可完成集成电路芯片参数的测试与分析。该软件须提供包含但不限于以下集成电路芯片的参数测试功能：ADC芯片，存储器芯片，运算放大器芯片，74系列芯片等；

2. 配套全部14种测试仪器的手动测试软面板，支持仪器参数自由配置、测量曲线与参数数据的完整展示；

3. 支持二次开发，支持通过LabVIEW、Python编写测试程序。
